Por que seu STL dá como “danificado”?
O CAD trabalha com sólido perfeito, o STL com triângulos. Na conversão (tesselação) surgem 7 erros que o fatiador não consegue interpretar:
- Normais Invertidas: Triângulo com lado de dentro virado pra fora. Comum após espelhar ou booleanas.
2. Não-Manifold: Uma aresta compartilhada por 3 ou mais faces. Acontece quando dois sólidos se tocam em 0mm (aresta de faca).
3. Buracos (Naked Edges): Malha não está 100% fechada. Falta triângulo. Causa: tolerância de exportação grossa ou gap microscópico no modelo.
4. Auto-interseções: O modelo atravessa ele mesmo. Comum em filets complexos ou união mal feita.
5. Triângulos Degenerados: Triângulos com área zero (3 pontos alinhados). Travam o fatiador.
6. Espessura Zero: Você exportou uma superfície, não um sólido. Sem volume, não é imprimível.
7. Ruído de Tesselação: Exportação em baixa qualidade gera facetas gigantes e fendas entre curvas.
Como consertar em 4 passos (com o 3D Builder)
O Windows já tem o reparador mais rápido e não precisa instalar nada. Não é o mais poderoso, mas resolve 90% dos STLs vindos do Fusion, SolidWorks e Blender.

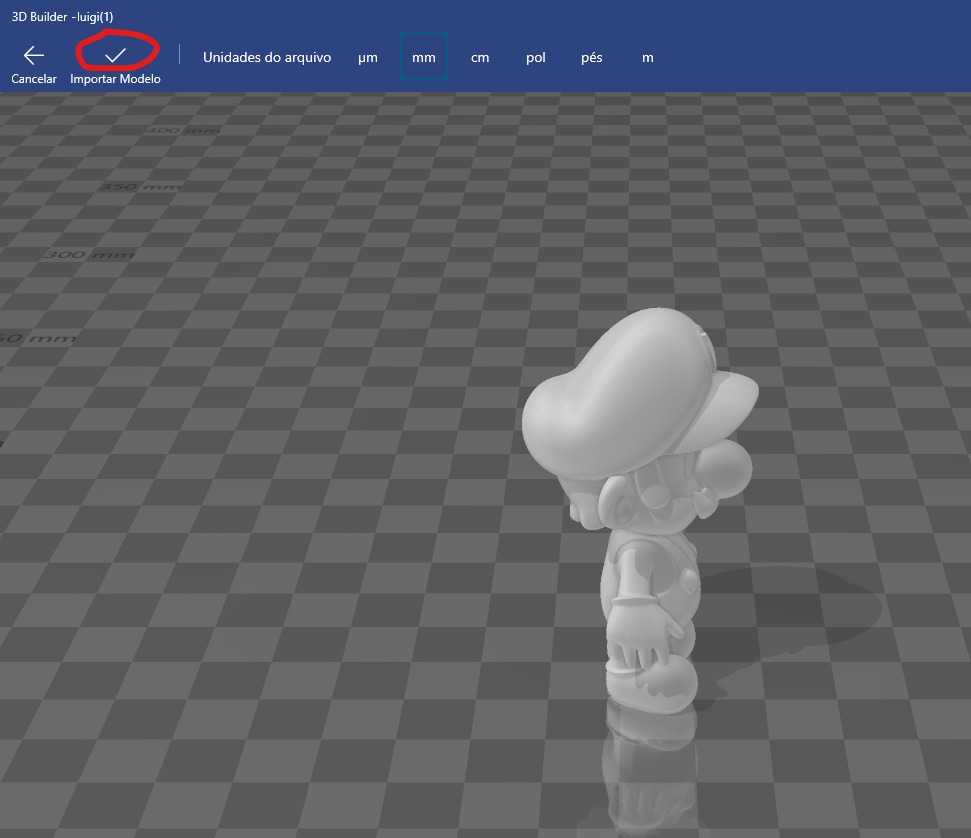

Passo 1 – Importe:
Abra o arquivo STL direto no 3D Builder. Se o modelo estiver danificado, ele vai exibir uma tarja vermelha no topo com a mensagem “Um ou mais objetos estão definidos incorretamente”.

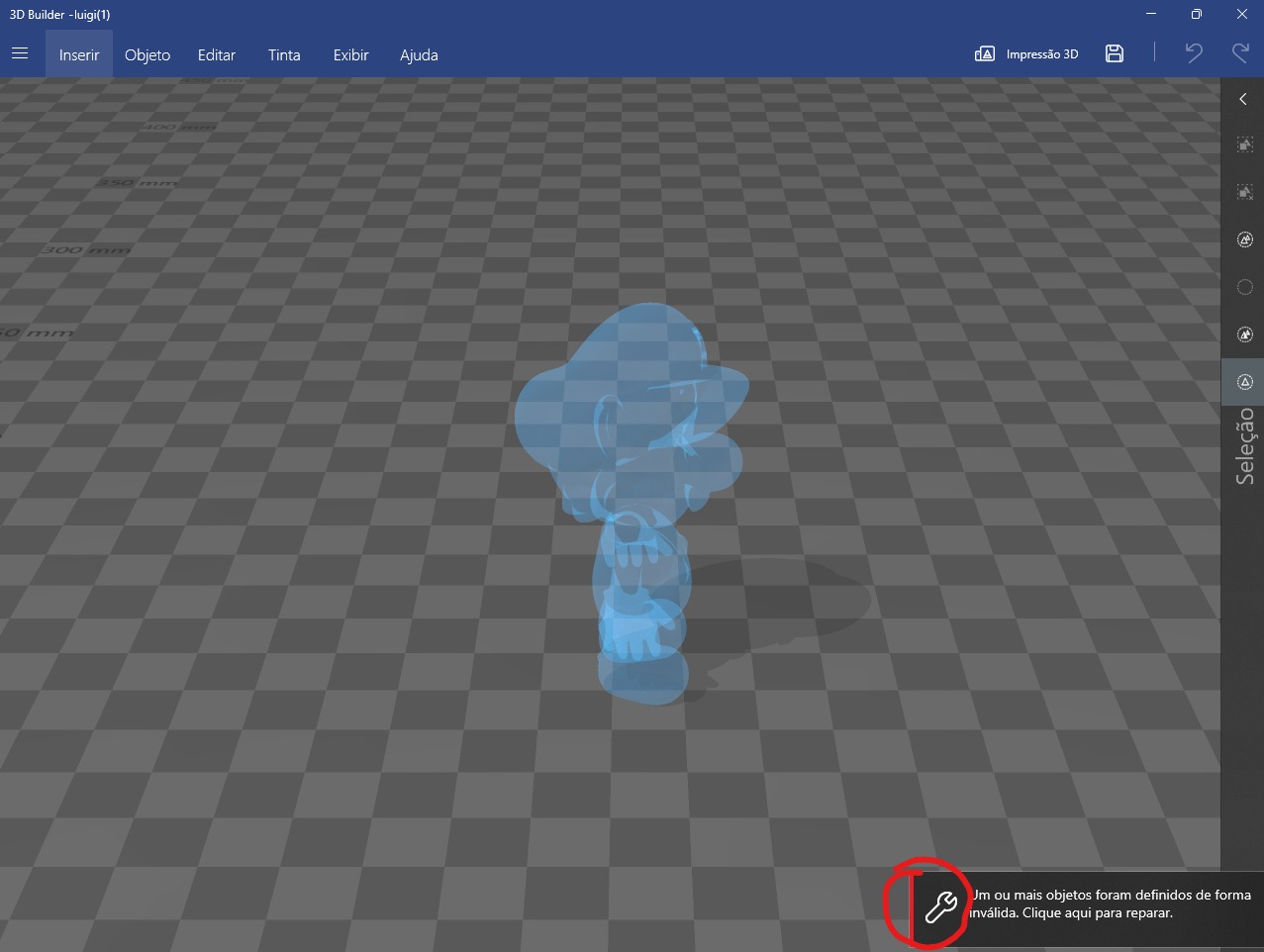

Passo 2 – Aceite o reparo:
Clique em cima da tarja vermelha. O programa vai te perguntar se deseja reparar automaticamente.

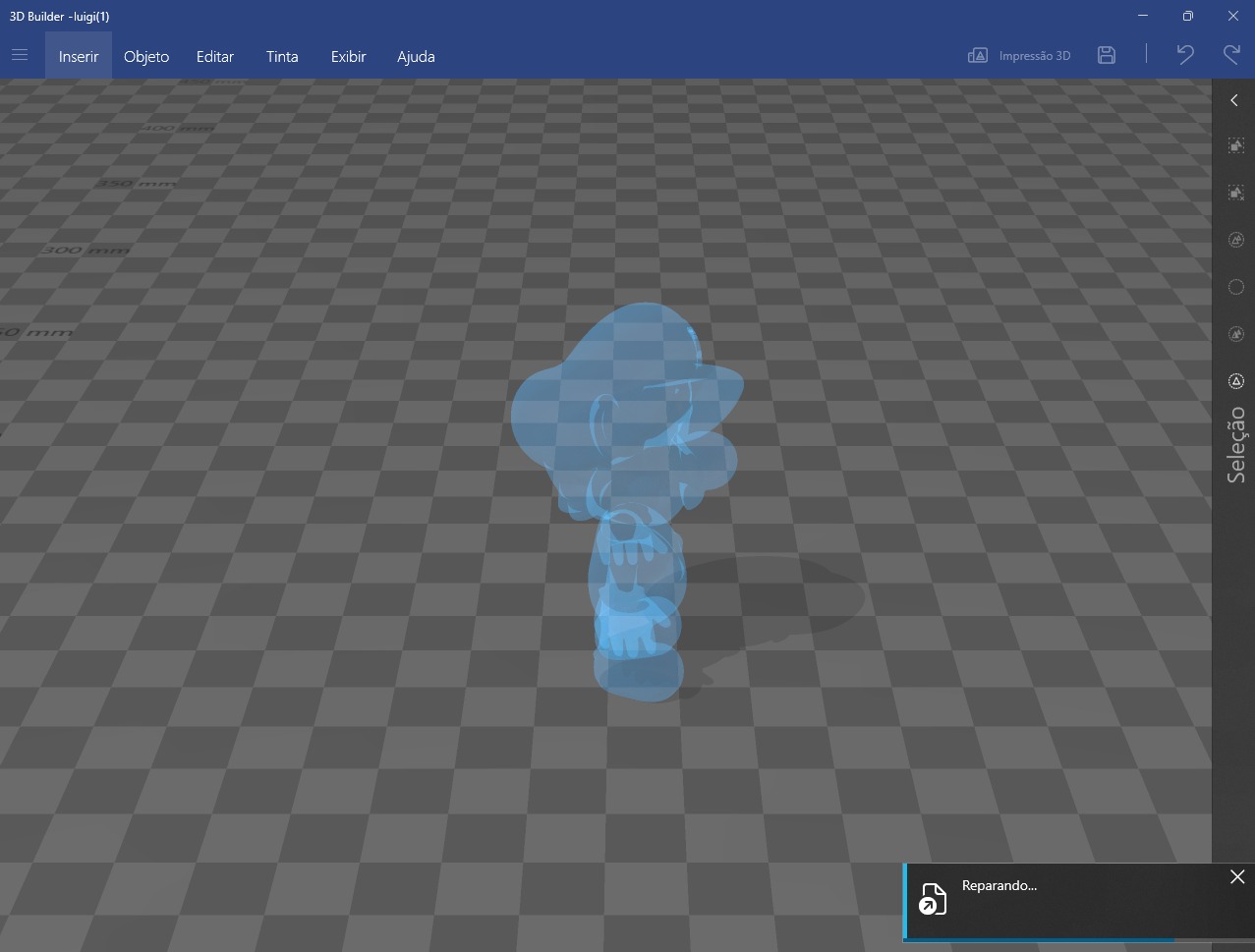

Passo 3 – Repare:
Clique no ícone de chave inglesa > “Reparar”. Aguarde a barra de progresso. Ele vai fechar buracos, inverter normais e remover triângulos degenerados.

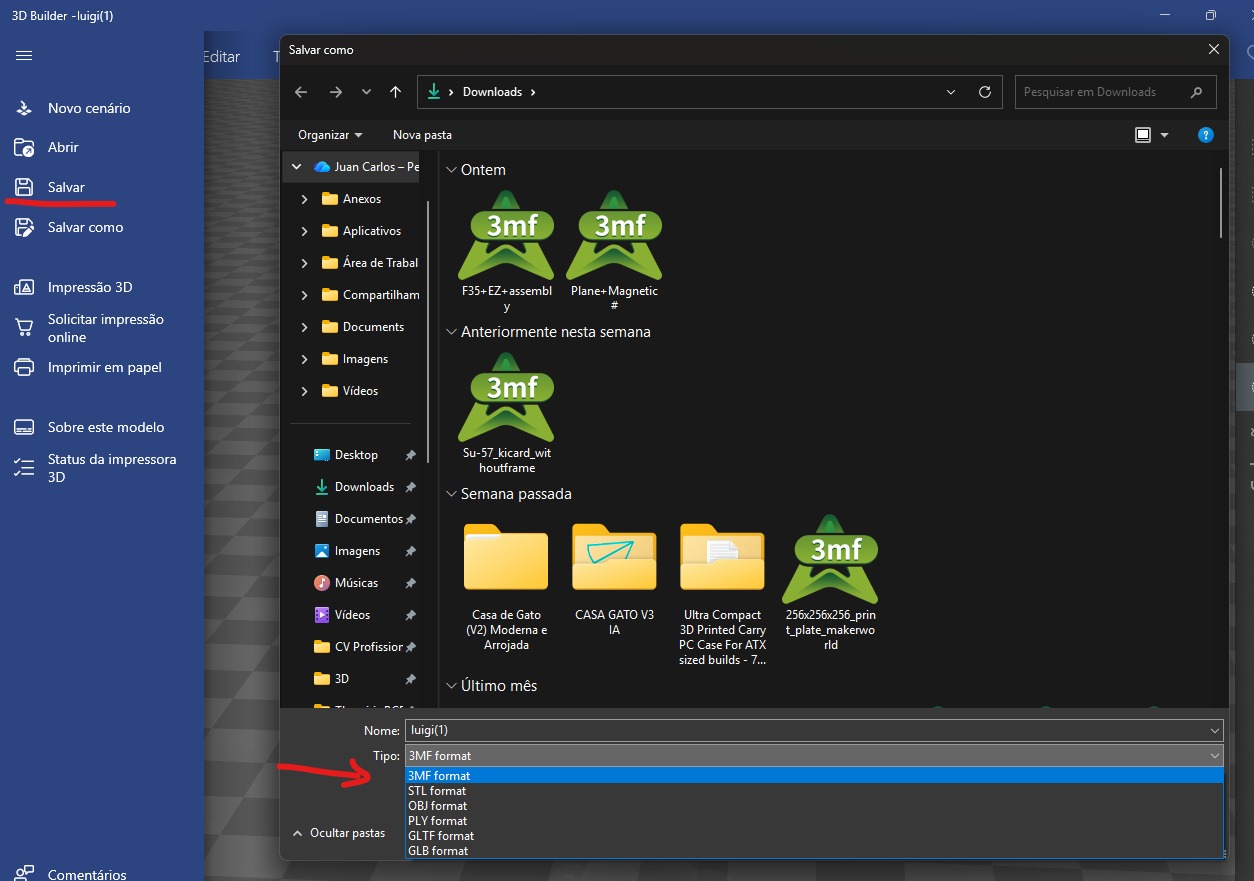

Passo 4 – Salve certo:
Vá em Menu > Salvar como > Mantenha em STL e escolha o formato Binário. Pronto para fatiar.
