Bateu aquela dúvida de qual junta utilizar no projeto?
Quando pensamos em criar estruturas grandes na impressão 3D — seja um móvel funcional, um protótipo de engenharia ou um cenário modular —, logo nos deparamos com a limitação do volume útil de impressão (Build Volume). A solução imediata da maioria das pessoas é fatiar a peça e colar as partes. No entanto, o uso exclusivo de colas pode comprometer a resistência mecânica e a estética do projeto.
É aqui que a engenharia ancestral encontra a manufatura aditiva. A técnica tradicional da marcenaria japonesa, conhecida como Sashimono (指物), oferece soluções perfeitas para criar encaixes precisos, travamentos mecânicos sem parafusos e juntas praticamente invisíveis.
O que é a Técnica Sashimono?
O Sashimono é uma arte milenar japonesa de marcenaria na qual móveis e estruturas de madeira são construídos sem o uso de pregos, parafusos ou colas aparentes. Toda a sustentação e o alinhamento do conjunto dependem exclusivamente de encaixes geométricos entalhados milimetricamente.
As chamadas “juntas invisíveis” são projetadas para ocultar os pontos de união no interior da própria estrutura. Quando montadas, a superfície externa aparenta ser um único bloco maciço e contínuo, capaz de suportar grandes tensões de tração, torção e compressão.
Do Formão ao CAD: Entendendo os Encaixes Digitais

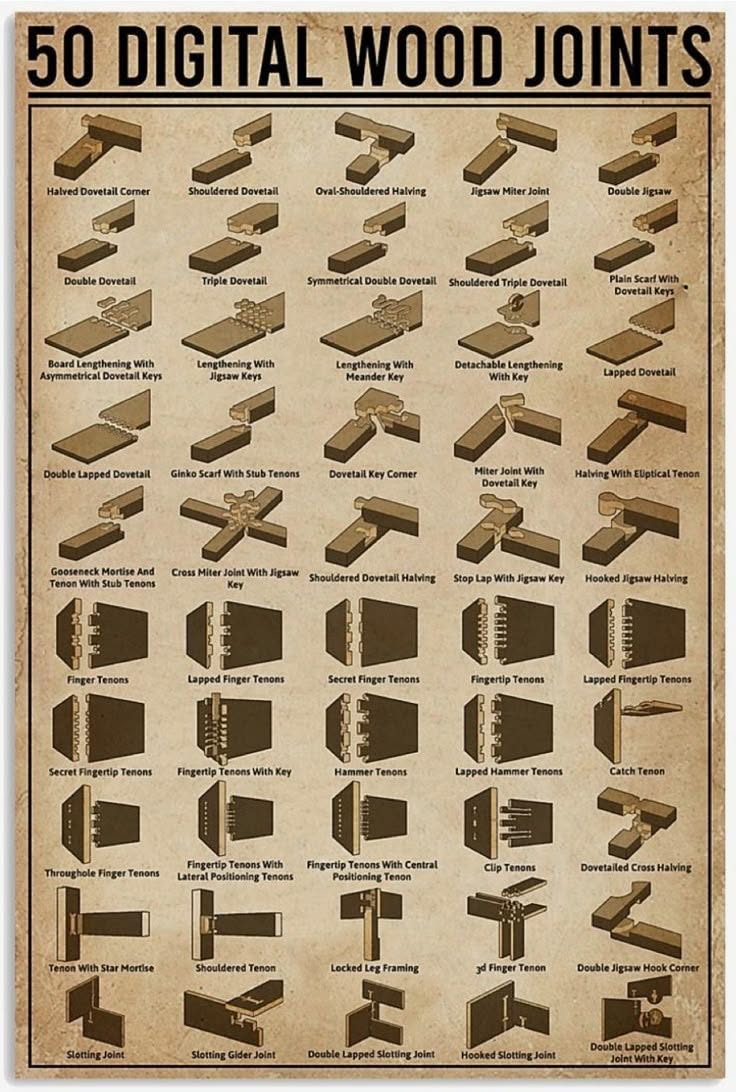

O infográfico acima “50 Digital Wood Joints” traz uma variedade de geometrias adaptadas para a manufatura digital (seja impressão 3D FDM/Resina ou corte CNC). Veja como aplicar os principais tipos no seu software de modelagem (Fusion 360, Blender, SolidWorks):
- Dovetail Keys & Halved Dovetail (Rabo de Andorinha): Excelente para resistir a forças de tração lateral. Na impressão 3D FDM, posicionar as linhas de camada de forma perpendicular à força aplicada torna a união extremamente robusta.
- Jigsaw & Meander Keys (Encaixes tipo Quebra-Cabeça): Ideais para estender peças planas e superfícies (Board Lengthening), distribuindo o estresse ao longo da curva em vez de uma linha reta de quebra.
- Finger Tenons & Hammer Tenons (Tensionadores com Trava/Cunha): Utilizam pinos ou cunhas impressos separadamente para travar as peças por compressão. Dispensam suportes na impressão e facilitam a montagem e desmontagem.
- 3D Finger & Lock Leg Framing (Encaixes Triaxiais): Perfeitos para unir cantos e pernas de estruturas tridimensionais complexas, onde as cargas atuam em múltiplos eixos simultaneamente.
Dicas Práticas de Modelagem e Configuração para Impressão 3D
Para garantir que os encaixes tipo Sashimono funcionem perfeitamente na sua impressora 3D, siga estas diretrizes técnicas:
Tolerância Dimensional (Clearance):
- FDM: Deixe uma folga entre 0.15 mm e 0.25 mm nas superfícies internas de contato (dependendo do quão calibrado está o seu flow e perimeters).
- Resina (SLA/DLP): Uma folga de 0.05 mm a 0.1 mm costuma ser suficiente devido à alta precisão.
Orientação das Camadas (Layer Orientation):
- Imprima pinos, travas e espigas na horizontal. Se forem impressos na vertical, a força de cisalhamento irá romper a peça facilmente ao longo das linhas de camada (layer lines).
Chanfros de Entrada (Chamfers):
- Adicione um chanfro de 0.5 mm nas arestas de inserção dos encaixes. Isso facilita o deslizamento inicial e compensa eventuais deformações da primeira camada (pata de elefante).
Vantagens de Usar Juntas Japonesas no seu Workflow 3D
- Design Limpo e Profissional: Sem furos para parafusos expostos, cabeças de Allen visíveis ou marcas de cola borrada.
- Redução de Hardware: Economize em insertos roscados (heat-set inserts), porcas e parafusos metálicos.
- Modularidade & Manutenção: Facilita a criação de produtos desmontáveis para transporte ou troca de partes danificadas sem destruir o conjunto.
