Já pensou em construir sua própria TV mecânica em casa usando peças feitas em impressora 3D? Parece até aqueles artigos da grande mídia, mas é completamente possível com os recursos de hoje.
Um vídeo recente do canal bitluni explica todo o processo, levando os espectadores de volta aos primórdios das transmissões de vídeo, mostrando como recriar uma TV inspirada no primeiro modelo mecânico da história.
Nesse artigo, vamos dar uma olhada no projeto e nos detalhes que fazem dele uma ideia super bacana para quem gosta de projetos caseiros com impressora 3D.
História da TV Mecânica
Em 1884, Paul Nipkow patenteou o disco de Nipkow(é um disco com furos que gira e captura partes da imagem para transmitir), um dos primeiros avanços em direção ao que conhecemos hoje como televisão. Esse conceito foi aprimorado ao longo dos anos até que, em 1925, John Logie Baird construiu o Televisor, a primeira TV mecânica funcional. O que torna o projeto do vídeo tão especial é que ele recria esse mesmo tipo de TV, mas usando peças que você pode fazer em casa com impressão 3D.
O Conceito por Trás da TV Mecânica
No centro do projeto está o famoso disco com furos, que é usado para criar as linhas de varredura da imagem. Conforme o disco gira, a luz passa pelos furos, formando as linhas de uma imagem na tela. Ao sincronizar essa luz com a rotação do disco, é possível criar uma imagem completa, similar às telas antigas.
O vídeo também mostra como controlar a rotação do disco com precisão, usando um motor de passo e um microcontrolador ESP32. Esse microcontrolador recebe o sinal de vídeo via Wi-Fi e controla a rotação do disco e a intensidade da luz, permitindo que as imagens sejam projetadas corretamente na tela.
Impressão 3D: O Disco e Suporte

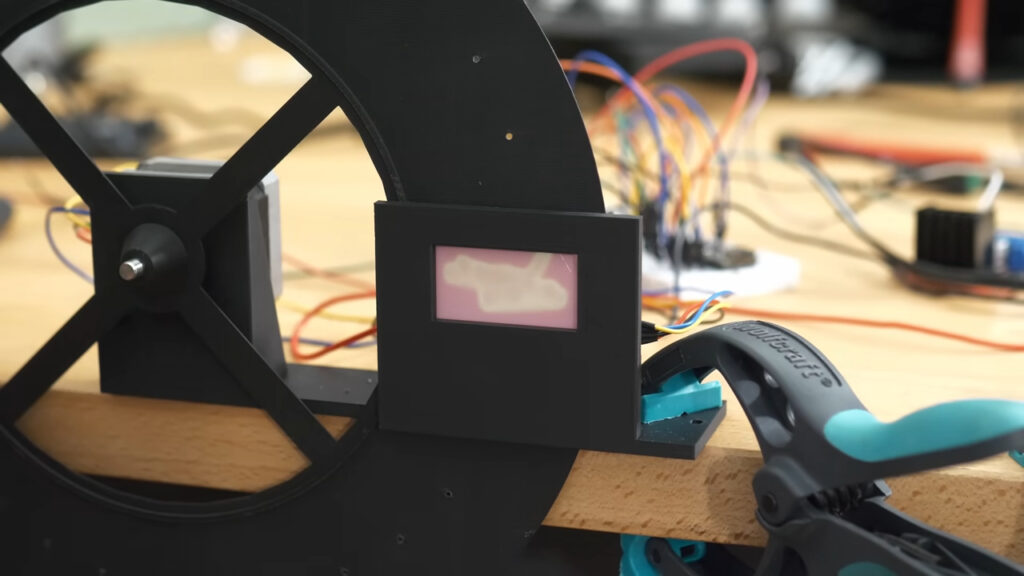

Um dos grandes destaques do projeto é a impressão 3D, que facilita a criação das peças principais, como o disco e o suporte da TV.
O disco foi impresso com filamento fotossensível (que brilha no escuro), o que ajuda a criar um efeito visual ainda mais próximo das TVs antigas com tubos CRT.
Montagem do Projeto
Com todas as peças impressas, o disco é fixado ao motor de passo, e um LED de alta potência é usado como fonte de luz. O autor também adiciona um optoacoplador para detectar o início de cada quadro da imagem, garantindo a sincronização perfeita entre o motor e a luz.
O passo seguinte envolve a conexão dos componentes eletrônicos, incluindo o microcontrolador ESP32, que recebe o sinal de vídeo e controla tanto o motor quanto o LED. O autor ainda explica como configurar o Arduino IDE para fazer o upload do código que controla a TV mecânica.
Testes e Resultados
No final do vídeo, são feitos os testes com a TV mecânica funcionando a 10 FPS (quadros por segundo). O projeto conseguiu rodar vídeos clássicos como o filme Metropolis e o clipe “Bad Apple” sem problemas. Depois de alguns ajustes, o autor conseguiu aumentar a taxa de quadros para impressionantes 20 FPS.
Apesar de alguns desafios, como a persistência da imagem no filamento fotossensível, o resultado final ficou bem próximo de uma TV retro, com um toque moderno. O autor também testou diferentes materiais para a tela de projeção, concluindo que o filamento cinza de duas camadas ofereceu o melhor resultado em termos de clareza de imagem.
Um Projeto DIY Nostálgico e Futurista
O vídeo é uma verdadeira aula de como misturar história e tecnologia moderna para criar algo único. Para quem ama projetos DIY e impressão 3D, essa TV mecânica é um ótimo desafio e uma ótima maneira de explorar a combinação de eletrônica e impressão 3D.
Agora é sua vez: mãos à obra!
